Série UCFL

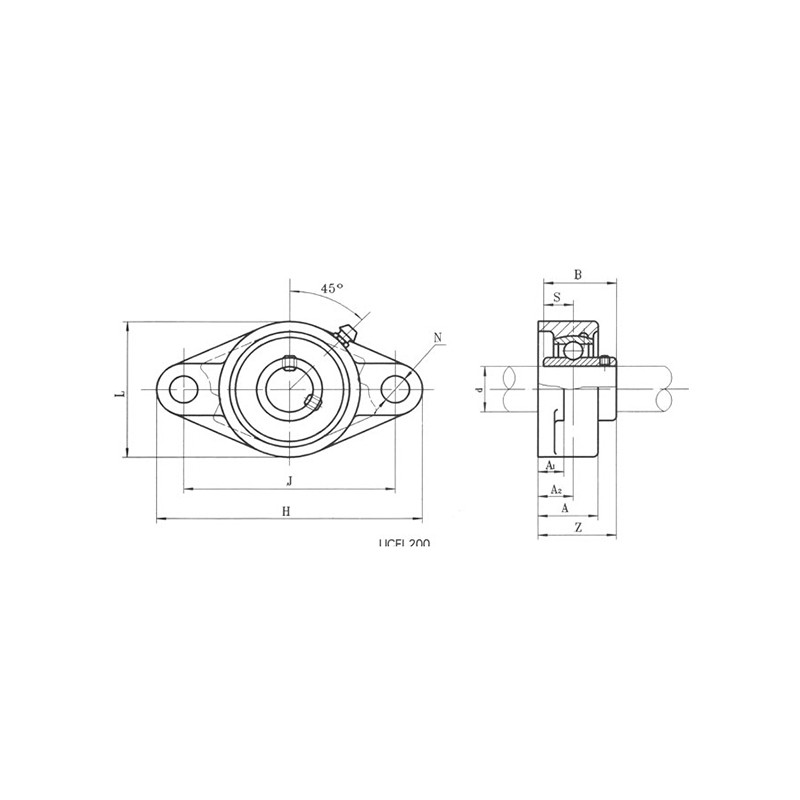

Roulements de bloc d'oreiller série UCFL - Configuration de bride à double boulon

La série UCFL de roulements à semelle comprend un boîtier en fonte et une bague extérieure sphérique sur l'insert de roulement, conçue pour les applications nécessitant un logement d'alignement et un montage robuste. La série UCFL intègre une configuration de bride à double boulon, offrant stabilité et répartition de la charge dans un format compact. L'insert de roulement est fixé à l'intérieur du boîtier avec un verrou à vis de réglage. Ce produit est conçu pour répondre aux normes industrielles, offrant une solution fiable pour les systèmes de transmission d'énergie.

Caractéristiques du produit

• Boîtier de bride à double boulon : Le boîtier UCFL est moulé en fer de haute qualité, offrant une intégrité structurelle et une résistance à la déformation sous charge. Le modèle de montage à deux boulons facilite une installation sûre et simple sur les châssis d'équipement.
• Anneau extérieur sphérique : L'insert de roulement a un diamètre extérieur sphérique, ce qui permet un désalignement initial de l'arbre lors du montage. Cette fonctionnalité s'adapte au désalignement angulaire statique jusqu'à 2° sans compromettre les performances.
• Mécanisme de verrouillage de la vis de réglage : La bague intérieure du roulement est fixée à l'arbre à l'aide de deux vis de réglage positionnées à un angle de 120°. Cette méthode de verrouillage assure une prise ferme sur l'arbre, empêchant le glissement et maintenant la concentricité sous les charges opérationnelles.
• Prélubrifié et scellé : Chaque roulement est pré-lubrifié avec une graisse standard pour une utilisation immédiate et est équipé de joints de contact pour empêcher la pénétration de contamination et retenir le lubrifiant, prolongeant ainsi la durée de vie dans divers environnements de fonctionnement.

Domaines d'application

Ce produit est un composant technique à utiliser dans les systèmes et équipements mécaniques suivants :

• Systèmes de convoyeurs et équipements de manutention.
• Machines agricoles, y compris les outils de travail du sol et de récolte.
• Lignes d'emballage et d'embouteillage.
• Machines de fabrication textile.
• Ventilateurs CVC et soufflantes industrielles.

Demandes d'approvisionnement courantes

1. Quelle est la différence entre les roulements à semelle UCFL et UCF, et quand dois-je sélectionner l'un plutôt que l'autre ?

La principale différence réside dans la configuration de montage. Le Série UCFL dispose d'un boîtier à bride elliptique à deux boulons, tandis que la série UCF utilise un boîtier à bride carrée à quatre boulons. L'UCFL est généralement utilisé dans les applications où l'espace de montage est restreint ou où un motif à deux boulons est suffisant pour les exigences de charge, comme sur des surfaces verticales ou des châssis de machines. À l’inverse, la série UCF offre un montage plus stable et avec une capacité de charge plus élevée grâce à son modèle à quatre boulons. La sélection doit être basée sur les exigences de charge spécifiques et l'espace de montage disponible de votre conception. Pour une analyse détaillée de la charge, notre équipe de support technique peut vous aider à sélectionner la série et la taille de roulement appropriées.

2. Comment puis-je déterminer la taille de roulement correcte pour mon arbre et éviter une défaillance prématurée due à un désalignement ou à des vibrations ?

La sélection de la taille de roulement correcte, en particulier du diamètre d'alésage (ID), est essentielle pour garantir un ajustement correct sur l'arbre. Cela évite les problèmes courants tels que le fluage des roulements ou les dommages à l'arbre. La défaillance prématurée due au désalignement est atténuée par la bague extérieure sphérique du roulement UCFL, qui s'adapte à un désalignement statique initial mineur. Cependant, un désalignement dynamique excessif ou des vibrations dépassant la capacité de conception du roulement peuvent entraîner une réduction de la durée de vie. Pour éviter cela, calculez la charge réelle, la vitesse de fonctionnement et la température de l'application. Vous devez également vérifier que la tolérance de l'arbre et l'alésage du boîtier se situent dans les limites spécifiées. Pour des applications complexes ou pour valider vos calculs, consultez les tableaux d'évaluation de charge du roulement ou demandez une consultation avec l'un de nos ingénieurs d'application.
